Компрессор Hailea HAP-60

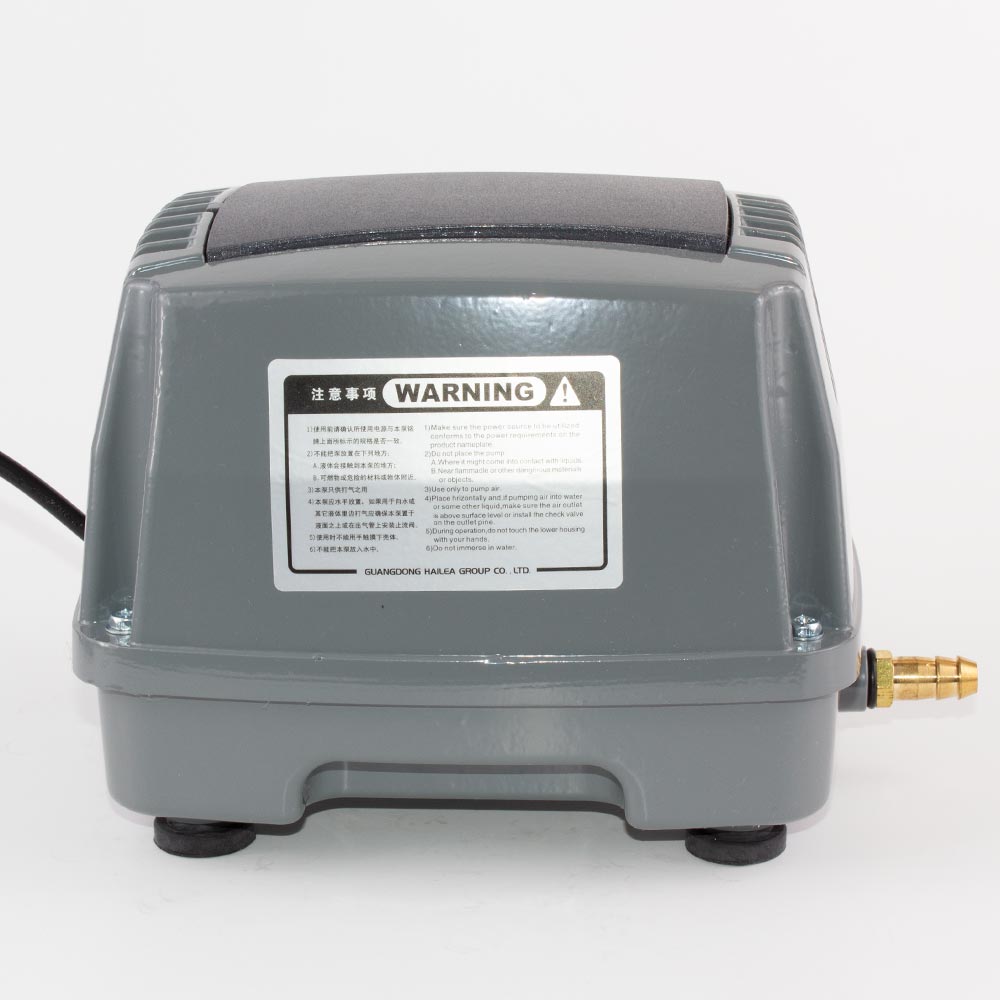

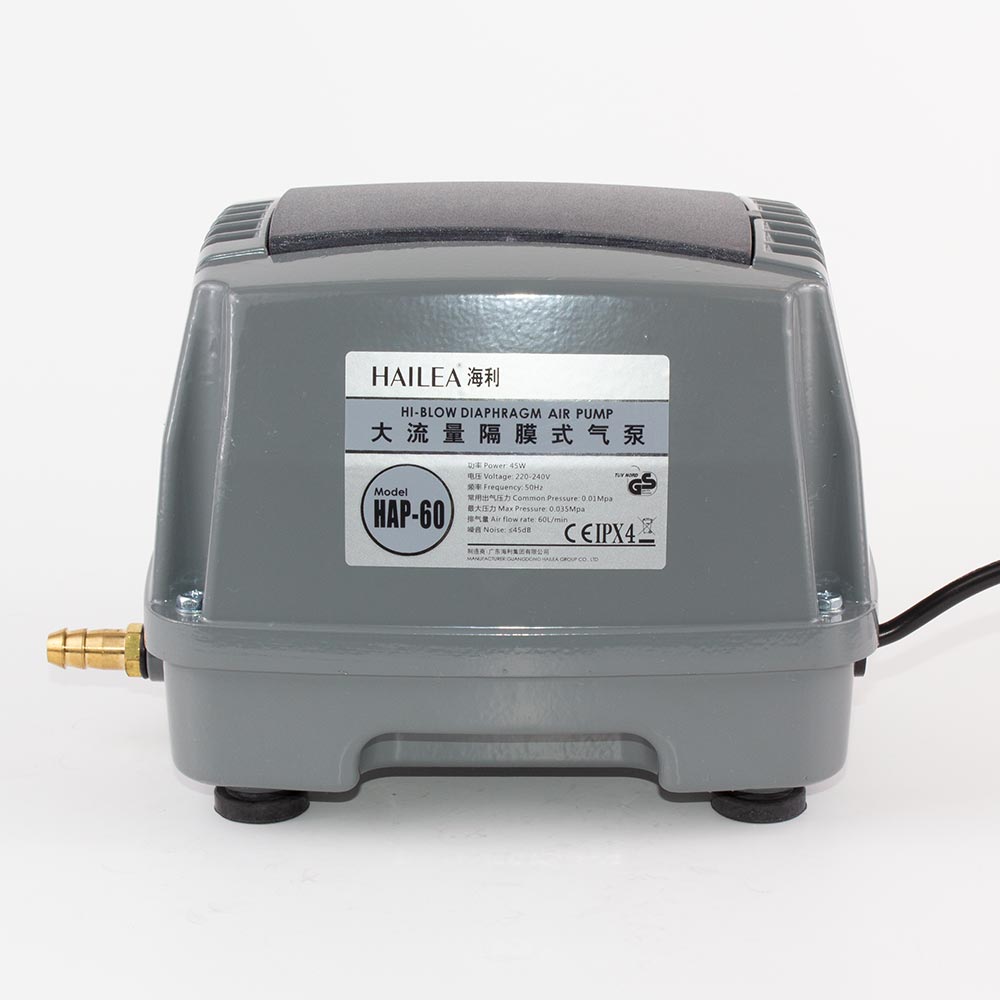

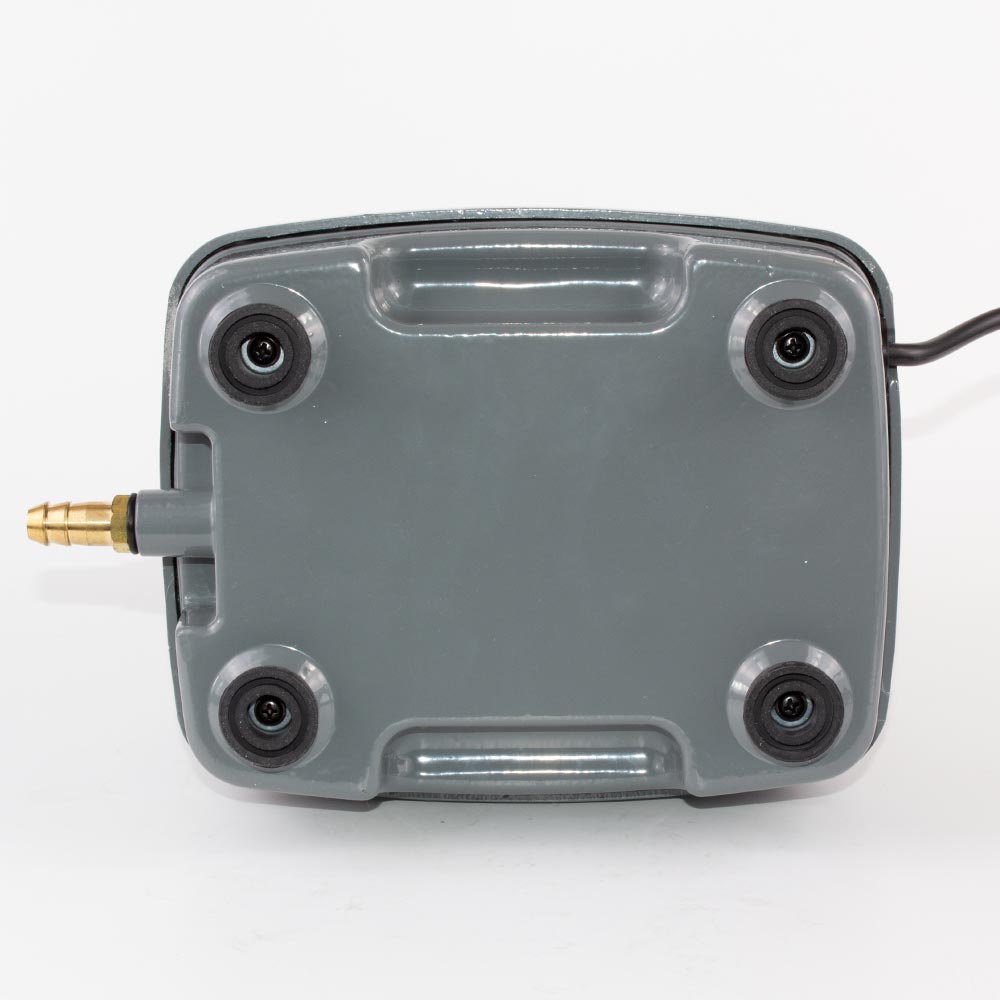

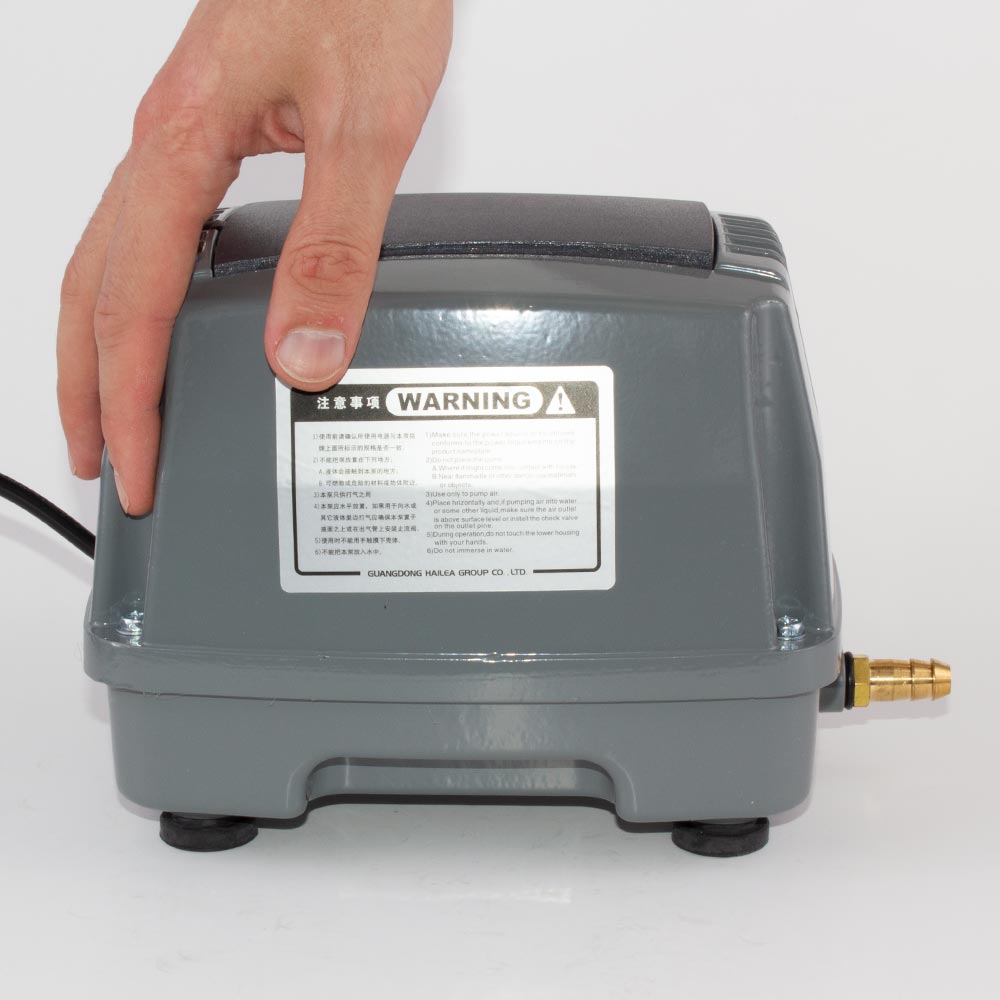

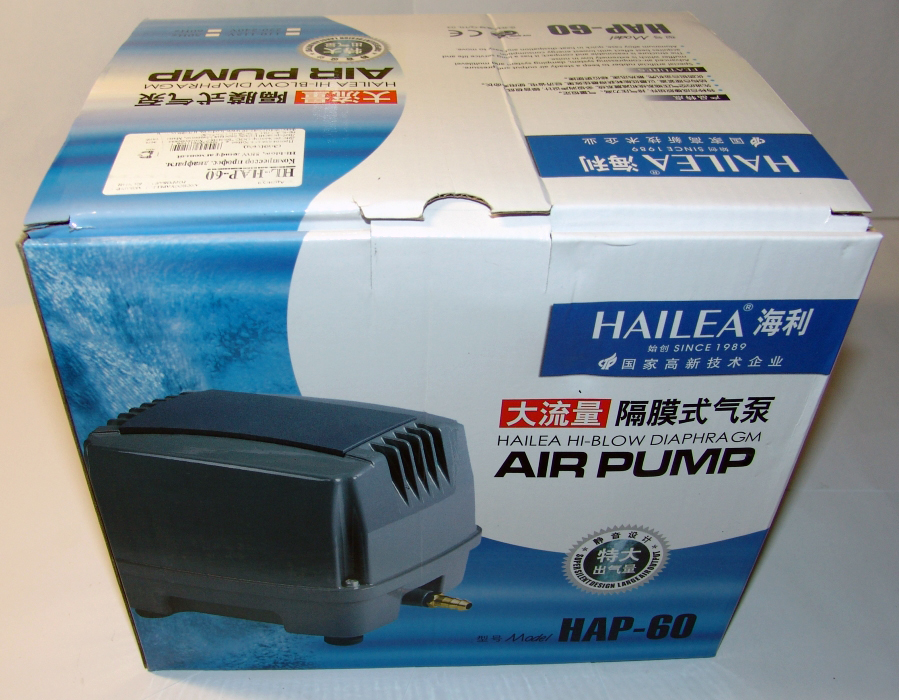

Распаковка компрессора HAILEA HAP-60:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Улучшенная система подачи воздуха, демпфирующая система и многоуровневый глушитель, который обеспечивает необычайно тихую работу.
• Прочный и компактный корпус, обеспечивает многолетнюю эксплуатацию; изделие достигает максимальной производительности, потребляя при этом минимум электроэнергии.

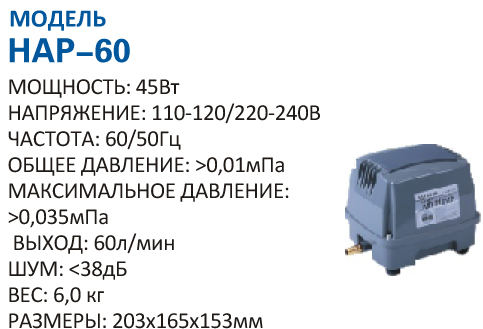

Основные характеристики компрессора:

• Производительность: 60 литров в минуту или 3600 литров в час.
• Компрессор подходит для аквариума объемом 3600 - 7200 литров.
• Компрессор подходит для пруда объемом 3600 - 7200 литров или от 3,6 - 7,2 м³.
• Компрессор подходит для септики с рабочим объемом 3 м³.
• Компрессор выдает давление 0,035 МПа.
• Максимальная глубина прокачки воздуха в воде до 3.5 м.
• Потребляемая мощность 55 ватт в час, работает от сети 220В, 50Гц.
• Все свойства компрессора смотрите во вкладке «Характеристики».

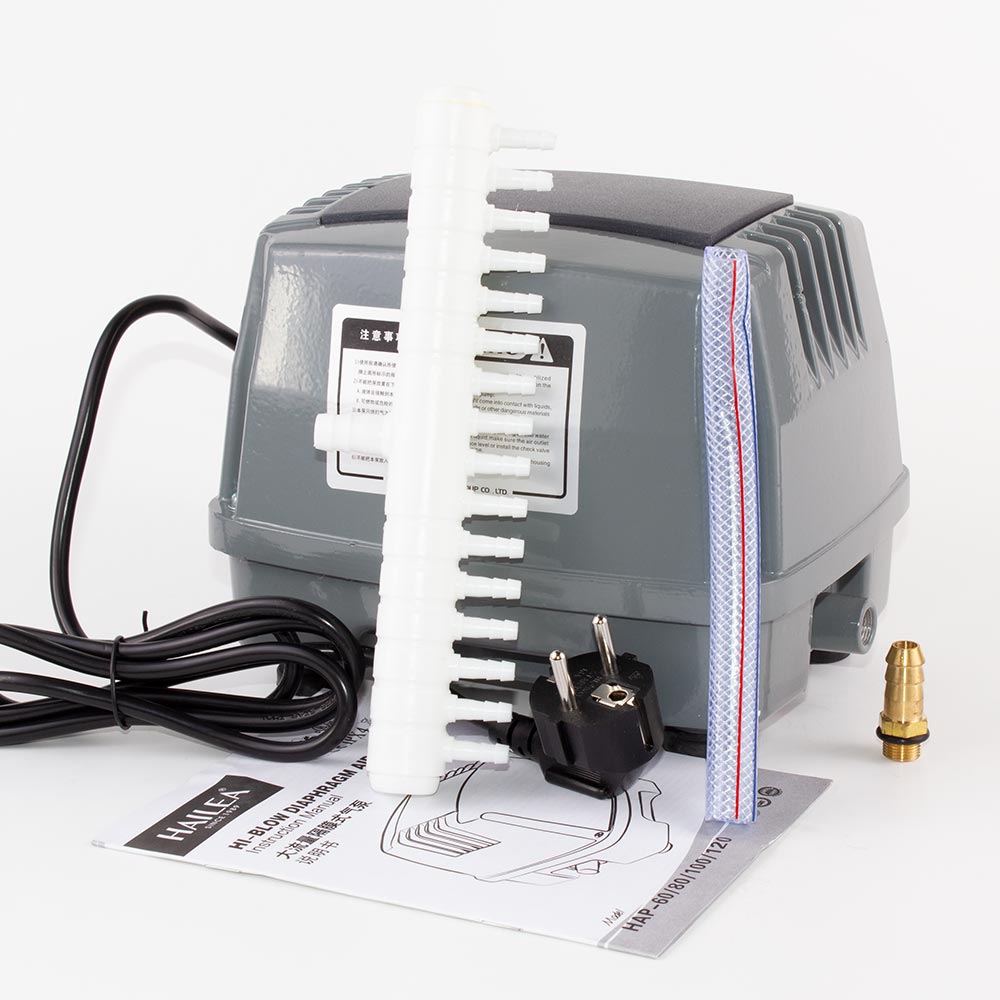

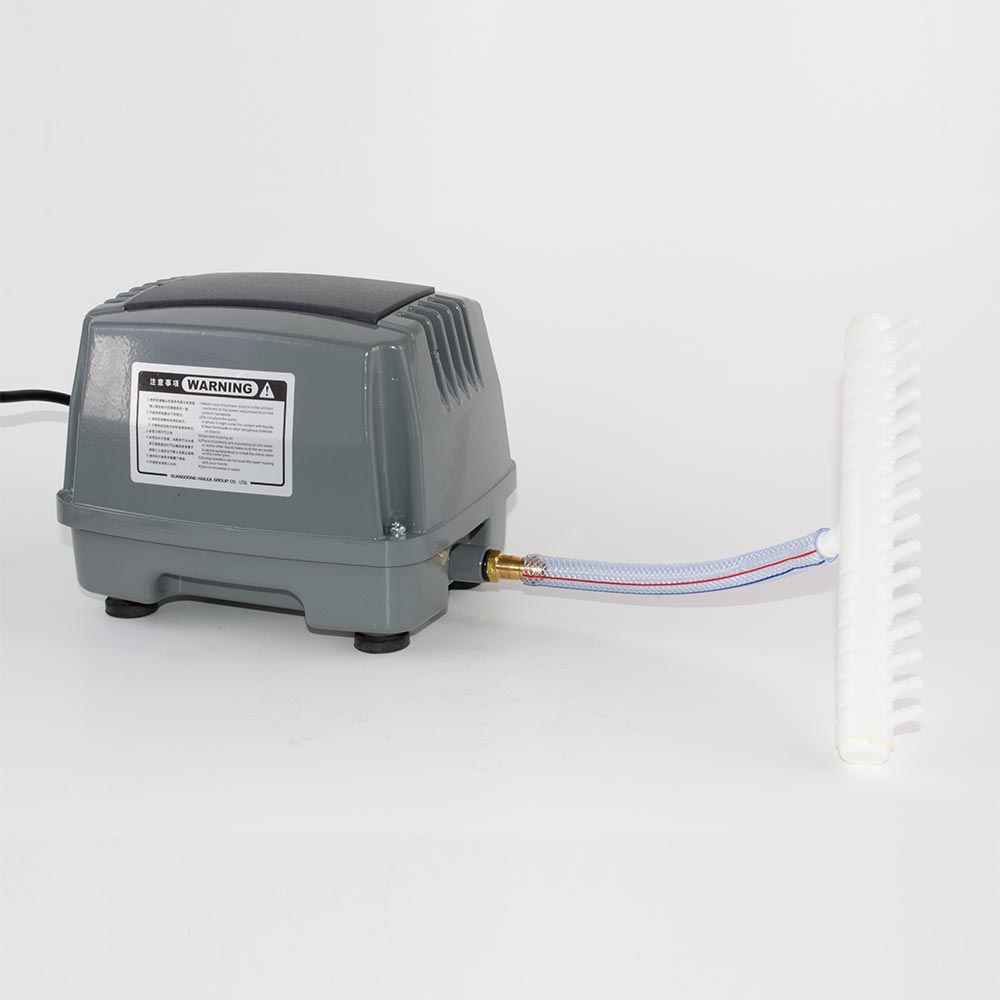

В комплект с компрессором входит:

• Шланг, длина 15 см. Ø 12/14 мм.
• Латунный штуцер с резьбой и диаметров Ø 12 мм.
• Разветвитель потока на 16 выходов (входной канал Ø 12 мм. выходные каналы Ø 4 мм.).
• Инструкция.

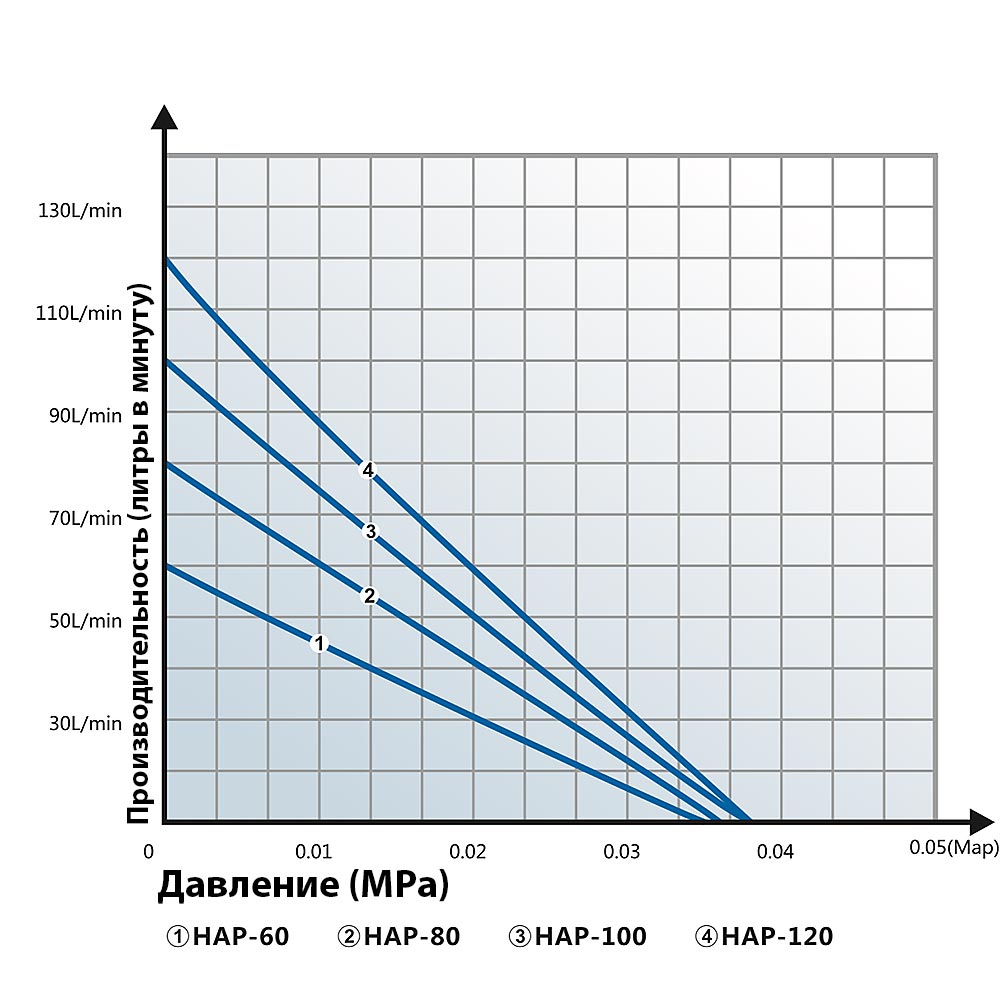

График  зависимости  производительности (л/мин)  от  давления  (МПа):

К этому компрессору вам понадобится:

• Шланг Ø 4/6 мм. Смотреть шланги.
• Распылители с диаметром входного штуцера Ø 4 мм. Смотреть распылители.
• Краны для регулировки потока с диаметром входного штуцера Ø 4 мм. Смотреть краны.

Ремонт компрессора HAILEA HAP-60:

Ремонт компрессора HAILEA HAP-60 (видео-инструкция):

Схема:

1. Заглушка электродвигателя 2. Двигательная установка 3. Магнитный поворотный рычаг 4. Крышка отверстия для впуска воздуха 5. Губка отверстия для впуска воздуха 6. Корпус 7. Заглушка 8. Основная часть корпуса 9. Установочная поверхность воздушной камеры 10. Диафрагма 11. Электростатическая оболочка 12. Установка воздушной камеры 13. Головка 14. Уплотняющая губка 15. Зажим диафрагмы 16. Воздушный шланг 17. Изолирующее основание основной части корпуса 18. Амортизатор 19. Крышка установочной поверхности 20. Воздухонепроницаемая подкладка крышки установочной поверхности 21. Установочная поверхность 22. Резиновые ножки установочной поверхности 23. Заглушка резинового основания
