Поплавковый выключатель для ТОПАС

06.02.2013
В станции биологической очистки Топас установлен поплавковый переключатель (лягушка), который играет важную роль: переключает режимы работы станции (режим прямой фазы и фазы рециркуляции). Поэтому, при выходе из строя этого элемента, аварийная ситуация неизбежна.

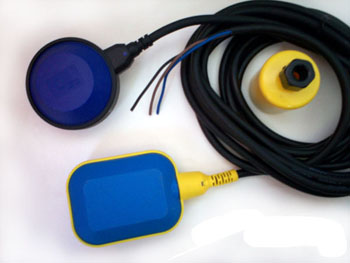

Что собой представляет поплавковый переключатель? Внешне — это небольшая герметичная пластиковая коробочка, прямоугольной или круглой формы (встречается ещё грушевидная форма). Круглые применяют в основном в системах с питьевой водой (или с малым содержанием взвешенных веществ), а прямоугольные — в воде с большим количеством примесей. Чаще всего поплавковые переключатели используют на дренажных или фекальных насосах. Владельцы станций Топас с принудительным выходом очищенной воды могут наблюдать их совместное применение.


Принцип работы переключателя очень прост: внутри герметичного поплавка находятся три контактные пластины и стальной шарик, который, перекатываясь (от перемещения поплавка под воздействием уровня воды) замыкает пластины.

Рабочий датчик. Самостоятельный ремонт.



В станциях Топас поплавковые переключатели называют «датчиками». Они устанавливаются в приемной камере системы. В нижнем положении переключателя, происходит аэрирование (барботаж) приемной камеры, эрлифт главного насоса в этот момент выключен, работает эрлифт насоса рециркуляции — это обратная фаза (фаза рециркуляции). В верхнем положении переключателя, воды в приемной камере значительно больше, происходит аэрирование (барботаж) камеры аэротенка, эрлифт главного насоса перекачивает воду из приемной камеры в аэротенк — это режим прямой фазы.
Если визуально переключения режимов нет, рабочий датчик не реагирует на уменьшение или увеличение объема воды в приемной камере, его необходимо заменить. Для этого не потребуется специального оборудования или инструментов.
  1. Отключите электропитание от станции.
  2. Открутите контакты переключателя в коробке распределения питания (клеммы 2, 5, 7).
  3. Снимите поводок переключателя (белая ПВХ трубка диаметром 20 мм) с удерживающих клипс.
  4. Вытяните переключатель наружу.
  5. Выньте провод переключателя из поводка.
  6. Вставьте новый переключатель в поводок и отрегулируйте длину свободного хода поплавка.
  7. Установите на место в приемной камере переключатель с поводком.
  8. Соедините контакты на клеммах 2 (черный провод), 5 (синий), 7 (коричневый) согласно электрической схеме топас.
  9. Подключите электропитание к станции.
